BẢNG DUNG SAI THÔNG THƯỜNG CỦA CÂY ĐẶC ( LÁP) INOX ĐƯỢC CHUẨN HÓA THEO CÁC TIÊU CHUẨN
Thép không gỉ, nổi tiếng với độ bền và độ cứng vượt trội, đã là một kim loại quý giá từ thời cổ đại. Mặc dù trước đây việc sử dụng nó còn hạn chế, nhưng sự phát triển mạnh mẽ gần đây của cơ sở hạ tầng và tăng trưởng công nghiệp đã thúc đẩy việc ứng dụng rộng rãi. Thép không gỉ đã nổi lên như một kim loại đa năng, được ứng dụng trong nhiều ngành công nghiệp khác nhau, từ xây dựng đến kỹ thuật nặng.

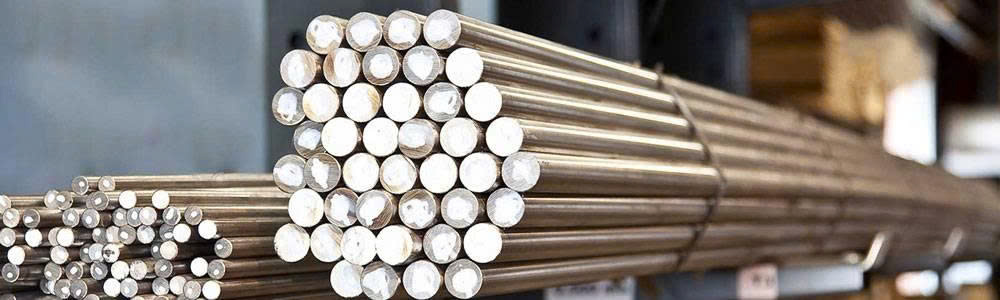

Trong số vô vàn sản phẩm thép hiện có trên thị trường, Thép tròn không gỉ (Inox Round Bars) nổi bật là lựa chọn được săn đón hàng đầu cho nhiều ứng dụng. Những thanh tròn này trải qua quy trình sản xuất tỉ mỉ, đảm bảo độ bền và tuổi thọ cao. PGNS sử dụng công nghệ tiên tiến và nguyên liệu thô được tuyển chọn kỹ lưỡng để chế tạo nên những thanh tròn chất lượng vượt trội.

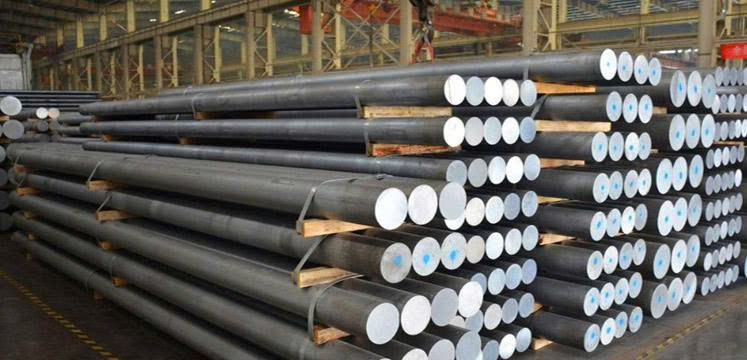

Cây đặc tròn (Láp) thép không gỉ, tuân thủ tiêu chuẩn ASTM A276, được chế tạo từ nhiều loại hợp kim thép không gỉ austenit, ferritic và martensitic. Nổi tiếng với khả năng chống ăn mòn vượt trội, độ bền và độ dẻo cao, những thanh tròn này được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp, xây dựng và thương mại.
Là nhà cung cấp cây đặc tròn (Láp) thép không gỉ hàng đầu tại Việt Nam, chúng tôi phục vụ đa dạng các ngành công nghiệp, cung cấp một loạt các sản phẩm thép không gỉ, bao gồm thanh tròn, vuông và lục giác. Sản phẩm của chúng tôi được thiết kế tỉ mỉ để đáp ứng các yêu cầu cụ thể về chiều dài, kích thước và kích thước, đảm bảo hiệu suất tối ưu trong nhiều ứng dụng khác nhau. Mỗi sản phẩm đều trải qua quá trình kiểm tra và thử nghiệm nghiêm ngặt bởi đội ngũ chuyên gia của chúng tôi để duy trì tiêu chuẩn chất lượng cao nhất trong suốt quá trình sản xuất.
Phạm vi kích thước kho và thông số kỹ thuật cho thanh thép không gỉ tròn, vuông và lục giác
| Thông số kỹ thuật: | ASTM A276, A479 / ASME SA276, SA479/ISO 286-2 |
| Tiêu chuẩn: | EN, DIN, JIS, ASTM, BS, ASME, AISI |
| Thanh tròn: | Đường kính ngoài trong khoảng từ 3mm đến 500mm |
| Thanh sáng: | Đường kính ngoài trong khoảng từ 3mm đến 100mm |
| Thanh lục giác: | 5mm – 90mm |
| Thanh vuông: | 3mm –140mm |
| Hoàn thành : | Đen, Đánh bóng sáng, Tiện thô, Hoàn thiện số 4, Hoàn thiện mờ, Hoàn thiện BA |
| Chiều dài: | 1 đến 6 mét, Chiều dài cắt tùy chỉnh |
| Hình thức: | Tròn, Vuông, Lục giác (A/F), Hình chữ nhật, v.v. |
Độ bền kéo của thanh thép không gỉ tròn, vuông và lục giác
| Cấp | Độ bền kéo | Vẽ nguội | Khác |
| EN 1.4301 | Mpa | 680 | 590 |
| EN 1.4401 | Mpa | 680 | 590 |
Tiêu chuẩn Đức về thanh thép không gỉ tròn, vuông và lục giác
| tiếng Đức | Tiêu chuẩn ISO 286-2 |
| Tiêu chuẩn DIN668 | h11 |
| Tiêu chuẩn DIN669 | h9 |
| Tiêu chuẩn DIN671 | h9 |
| DIN 175 | h9 |
| DIN670 | h11 |
CÁC LOẠI SẢN PHẨM CÂY ĐẶC( LÁP) SÁNG DUNG SAI (UNI EN 10278:1999,ISO 286-2
| Delivery Condition | Tolerance class according to ISO 286-2 | |||||
|---|---|---|---|---|---|---|
| h7 | h8 | h9 | h10 | h11 | h12 | |
| Cold drawn | - | - | R | R | R-H-S | R-H-S |
| Turned | - | - | R | R | R | R |
| Ground | R | R | R | R | R | R |
Dung sai kích thước sẽ được chọn trong số các dung sai cho phép trong bảng/The dimensional tolerance shall be chosen among those allowed in the table
R = Tròn - H = Lục giác - S = Vuông/R = Round - H = Hexagon - S = Square
Cây đặc tròn ( láp) sáng dung sai kích thước tiêu chuẩn
| Cold drawn - Round | Cold drawn hexagon - Square | Turned | Ground | |
|---|---|---|---|---|
| DUNG SAI KÍCH THƯỚC | h10 | h11 | h10 | h9 |
Nếu không có thỏa thuận khác tại thời điểm yêu cầu và đặt hàng, dung sai kích thước cho thanh thép sáng sẽ tuân theo các giá trị được cung cấp trong bảng
Dung sai kích thước thanh tròn thép không gỉ (H)(µm)
| DUNG SAI KÍCH THƯỚC DANH NGHĨA mm | h7 | h8 | h9 | h10 | h11 | h12 | |
|---|---|---|---|---|---|---|---|
| from | to | ||||||
| 1 | 3 | 0.010 | 0.014 | 0.025 | 0.040 | 0.060 | 0.100 |
| 3 | 6 | 0.012 | 0.018 | 0.030 | 0.048 | 0.075 | 0.120 |
| 6 | 10 | 0.015 | 0.022 | 0.036 | 0.058 | 0.090 | 0.150 |
| 10 | 18 | 0.018 | 0.027 | 0.043 | 0.070 | 0.110 | 0.180 |
| 18 | 30 | 0.021 | 0.033 | 0.052 | 0.084 | 0.130 | 0.210 |
| 30 | 50 | 0.025 | 0.039 | 0.062 | 0.100 | 0.160 | 0.250 |
| 50 | 80 | 0.030 | 0.046 | 0.074 | 0.120 | 0.190 | 0.300 |
| 80 | 120 | 0.035 | 0.054 | 0.087 | 0.140 | 0.220 | 0.350 |
| 120 | 180 | 0.040 | 0.063 | 0.100 | 0.160 | 0.250 | 0.400 |
| 180 | 200 | 0.046 | 0.072 | 0.115 | 0.185 | 0.290 | 0.460 |
*Trường không được bao gồm trong EN 10278.
Đối với dung sai "h", tất cả các kích thước đều thấp hơn kích thước danh nghĩa. Giá trị tối đa tương ứng với kích thước danh nghĩa, trong khi biên độ dung sai trường được liệt kê trong bảng.
Kích thước thực tế của thanh phải được đo cách đầu thanh ít nhất 150 mm, theo EN 10278.
Dung sai kích thước thanh tròn thép không gỉ (K)(µm)
| Đường kính thanh (mm) | k6 | k7 | k8 | k9 | k10 | k11 | k12 |
|---|---|---|---|---|---|---|---|
| Lên đến 3 | +0.006 /-0.000 | +0.010 /-0.000 | +0.014 /-0.000 | +0.025 /-0.000 | +0.040 /-0.000 | +0.060 /-0.000 | +0.100 /-0.000 |
| Trên 3, tối đa 6 | +0.009 /+0.001 | +0.013 /+0.001 | +0.018 /-0.000 | +0.030 /-0.000 | +0.048 /-0.000 | +0.075 /-0.000 | +0.120 /-0.000 |
| Trên 6, tối đa 10 | +0.010 /+0.001 | +0.016 /+0.001 | +0.022 /-0.000 | +0.036 /-0.000 | +0.058 /-0.000 | +0.090 /-0.000 | +0.150 /-0.000 |
| Trên 10, tối đa 18 | +0.012 /+0.001 | +0.019 /+0.001 | +0.027 /-0.000 | +0.043 /-0.000 | +0.070 /-0.000 | +0.110 /-0.000 | +0.180 /-0.000 |
| Trên 18, tối đa 30 | +0.015 /+0.002 | +0.023 /+0.002 | +0.033 /-0.000 | +0.052 /-0.000 | +0.084 /-0.000 | +0.130 /-0.000 | +0.210 /-0.000 |
| Trên 30, tối đa 50 | +0.018 /+0.002 | +0.027 /+0.002 | +0.039 /-0.000 | +0.062 /-0.000 | +0.100 /-0.000 | +0.160 /-0.000 | +0.250 /-0.000 |
| Trên 50, tối đa 80 | +0.021 /+0.002 | +0.032 /+0.002 | +0.046 /-0.000 | +0.074 /-0.000 | +0.120 /-0.000 | +0.190 /-0.000 | +0.300 /-0.000 |
| Trên 80, lên đến 120 | +0.025 /+0.003 | +0.038 /+0.003 | +0.054 /-0.000 | +0.087 /-0.000 | +0.140 /-0.000 | +0.220 /-0.000 | +0.350 /-0.000 |
| Trên 120, lên đến 180 | +0.028 /+0.003 | +0.043 /+0.003 | +0.063 /-0.000 | +0.100 /-0.000 | +0.160 /-0.000 | +0.250 /-0.000 | +0.400 /-0.000 |
| Trên 180, lên đến 200 | +0.033 /+0.004 | +0.050 /+0.004 | +0.072 /-0.000 | +0.115 /-0.000 | +0.185 /-0.000 | +0.290 /-0.000 | +0.460 /-0.000 |
ĐỘ THẲNG CỦA THANH THÉP SÁNG
SẢN PHẨM KÉO LẠNH DUNG NỔI ĐỘ THẲNG (UNI EN 10278:1999)
| Hình thức sản phẩm | Lớp thép không gỉ | Đường kính danh nghĩa mm | Độ lệch tối đa mm |
|---|---|---|---|
| LÁP TRÒN | < 0,25%C | - | 1.0 |
| ≥ 0,25%C thép hợp kim thép tôi và tôi | 1,5 | ||
| thép không gỉ thép dụng cụ | 1.0 | ||
| LÁP HÌNH VUÔNG VÀ HÌNH LỤC GIÁC | < 0,25%C | d ≤ 75 mm | 1.0 |
| Thép hợp kim < 0,25%C thép tôi và thép tôi | 2.0 | ||
| thép không gỉ thép dụng cụ | 1.0 | ||
| LÁP HÌNH VUÔNG VÀ HÌNH LỤC GIÁC | < 0,25%C | d ≤ 75 mm | 1,5 |
| Thép hợp kim < 0,25%C thép tôi và thép tôi | 2,5 | ||
| thép không gỉ thép dụng cụ | 1,5 |
DUNG MỨC KHÔNG TRÒN CỦA THANH THÉP SÁNG (UNI EN 10278:1999)
Độ lệch tối đa so với không tròn không được quá một nửa dung sai quy định và trong mọi trường hợp không bao giờ vượt quá giới hạn dung sai trên.
Bảng dung sai thông thường chuẩn hóa f (µm)
| Đường kính (mm) | f5 | f6 | f7 | f8 | f9 | f10 |
| – 3 bao gồm | -6 -10 |
-6 -12 |
-6 -16 |
-6 -20 |
-6 -31 |
-6 -46 |
| Từ 3 đến 6 bao gồm | -10 -15 |
-10 -18 |
-10 -22 |
-10 -28 |
-10 -40 |
-10 -58 |
| Từ 6 đến 10 bao gồm | -13 -19 |
-13 -22 |
-13 -28 |
-13 -35 |
-13 -49 |
-13 -71 |
| Từ 10 đến 18 gồm | -16 -24 |
-16 -27 |
-16 -34 |
-16 -43 |
-16 -59 |
-16 -86 |
| Từ 18 đến 30 gồm | -20 -29 |
-20 -33 |
-20 -41 |
-20 -53 |
-20 -72 |
-20 -104 |
| 30 đến 50 bao gồm | -25 -36 |
-25 -41 |
-25 -50 |
-25 -64 |
-25 -87 |
-25 -125 |
| 50 đến 80 bao gồm | -30 -43 |
-30 -49 |
-30 -60 |
-30 -76 |
-30 -104 |
|
| 80 đến 120 bao gồm | -36 -51 |
-36 -58 |
-36 -71 |
-36 -90 |
-36 -123 |
|
| 120 đến 180 bao gồm | -43 -61 |
-43 -68 |
-43 -83 |
-43 -106 |
-43 -143 |
CÔNG THỨC TÍNH TRỌNG LƯỢNG THÉP KHÔNG GỈ
|
Thanh la đúc (lập là) |
Trọng lượng(kg) = 0.001 x W(mm) x T(mm) x Tỷ trọng(g/cm3) x L(m) |
|
Cây đặc tròn (láp) |
Trọng lượng(kg) = 0.0007854 x O.D(mm) x O.D(mm) x Tỷ trọng(g/cm3) x L(m) |
|
Cây đặc vuông (láp vuông) |
Trọng lượng(kg) = 0.001 x W(mm) x W(mm) x Tỷ trọng(g/cm3) x L(m) |
|
Cây đặc lục giác
|
Trọng lượng(kg) = 0.000866 x I.D(mm) x Tỷ trọng(g/cm3) x L(m) |
TỶ TRỌNG CỦA THÉP KHÔNG GỈ
|
Inox 201/202/301/302/303/304(L)/305/321 |
7.93 g/cm3 |
|
Inox 309S/310S/316(L)/347/2205/2507/253MA/Zeron100 |
7.98 g/cm3 |
|
Inox 405/410/420 |
7.75 g/cm3 |
|
Inox 409/430/434 |
7.70 g/cm3 |
Ứng dụng thanh thép không gỉ trong các ngành công nghiệp
- Ngành công nghiệp hóa dầu
- Ngành công nghiệp hóa chất
- Ngành công nghiệp dầu khí
- Ngành công nghiệp giấy và bột giấy
- Ngành công nghiệp nhà máy điện
- Ngành chế biến thực phẩm
- Ngành công nghiệp dược phẩm
- Ngành công nghiệp năng lượng
- Ngành hàng không vũ trụ
